テストフィクスチャとスイッチマトリクスが合体！

⇒お問い合わせはこちら

つまり、テストフィクスチャにスイッチマトリクス機能をつけた、面白いコンセプトの製品なんです！
でも、、、写真を見るとZIFソケットしか使えないんじゃない？！

出力パネル取替え可能

ZIFソケットだけでなく、コネクタータイプなど、測りたい物に合わせて取替えが可能なんです。
※アダプタータイプはお客様の仕様に合わせて製作できますので、お問い合わせください。

⇒お問い合わせはこちら

コネクタタイプで配線楽々

ZIFソケットからコネクタータイプのアダプタに取り替えると、プローブカードを接続できるんです。コネクタータイプだから配線を換えるのも、カードを換えるのも楽々！

⇒お問い合わせはこちら

極小サイズ

サイズは、幅305mm、奥行き229mm、高さ102mmとその名の通り、「極小」なんです！

⇒お問い合わせはこちら

プローバーの上に置いて利用

極小サイズなので、プローバーの上の置いて利用できるんです！
ということは、スイッチからDUTまでのケーブルを短くできます。

⇒お問い合わせはこちら

ケーブルの長さを短くできる

スイッチからDUTまでのケーブルが短くなると？
・ACシグナルやパルスシグナルにとって有利！
・リーク電流を抑える効果！

ちなみに、リーク電流は100Vの時に50pAを保証しています。また、印加できる最大電圧は200V、最大電流は1Aまでです。

⇒お問い合わせはこちら

軽々持ち運びできる

重さは、3.78Kg！楽々持ち運びができ、プローバの上からちょっと別の部屋へ持っていって利用ということもできます！
また、入出力の仕様は、４入力、２８出力です。
入力端子は、トライアキシャル（TRX-J）構造なので、パラアナ（Agilent4156,B1500A,Keithley4200-SCSなど）からのケーブルをそのまま接続できます。

⇒お問い合わせはこちら

プローブカードを導入したい！

ポジショナーを利用して測定してる環境に、プローブカードを導入したいといった場合、このスイッチをプローバー上に設置して、プローブカードに接続すれば、好きなSMUを好きなPinに接続できるので、便利な測定が可能です。

⇒お問い合わせはこちら

パラアナユーザー

パラメーターアナライザーをご利用のユーザーには特にオススメです。本装置は、GPIB制御が可能なので、自動測定など、より多様な利用が可能です。

⇒お問い合わせはこちら

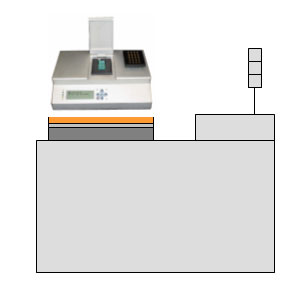

擬似テストヘッドとして利用！

オートプローバーのプローブカード上に設置すれば擬似的なテストヘッドとして利用可能です。

⇒お問い合わせはこちら

測定器コントロールソフト

GPIB制御をしたい場合、弊社のHOTEIソフトウェアがオススメです。弊社では本スイッチのみならず、測定器を制御するソフトウェアを取り扱っております。

⇒お問い合わせはこちら

スペックと特長

最大電圧	：200V
最大電流	：1A
リーク電流	：50pA@100V
入出力数	：4入力、28出力
入力端子	：トライアキシャル
出力端子	：ZIFソケットや各種コネクタに対応（発注時に設定可能です）
サイズ	：幅 = 305mm ：奥行 = 229mm ：高さ = 102mm
重さ	：3.78kg
その他	：GPIB制御可能（制御ソフトあり）
